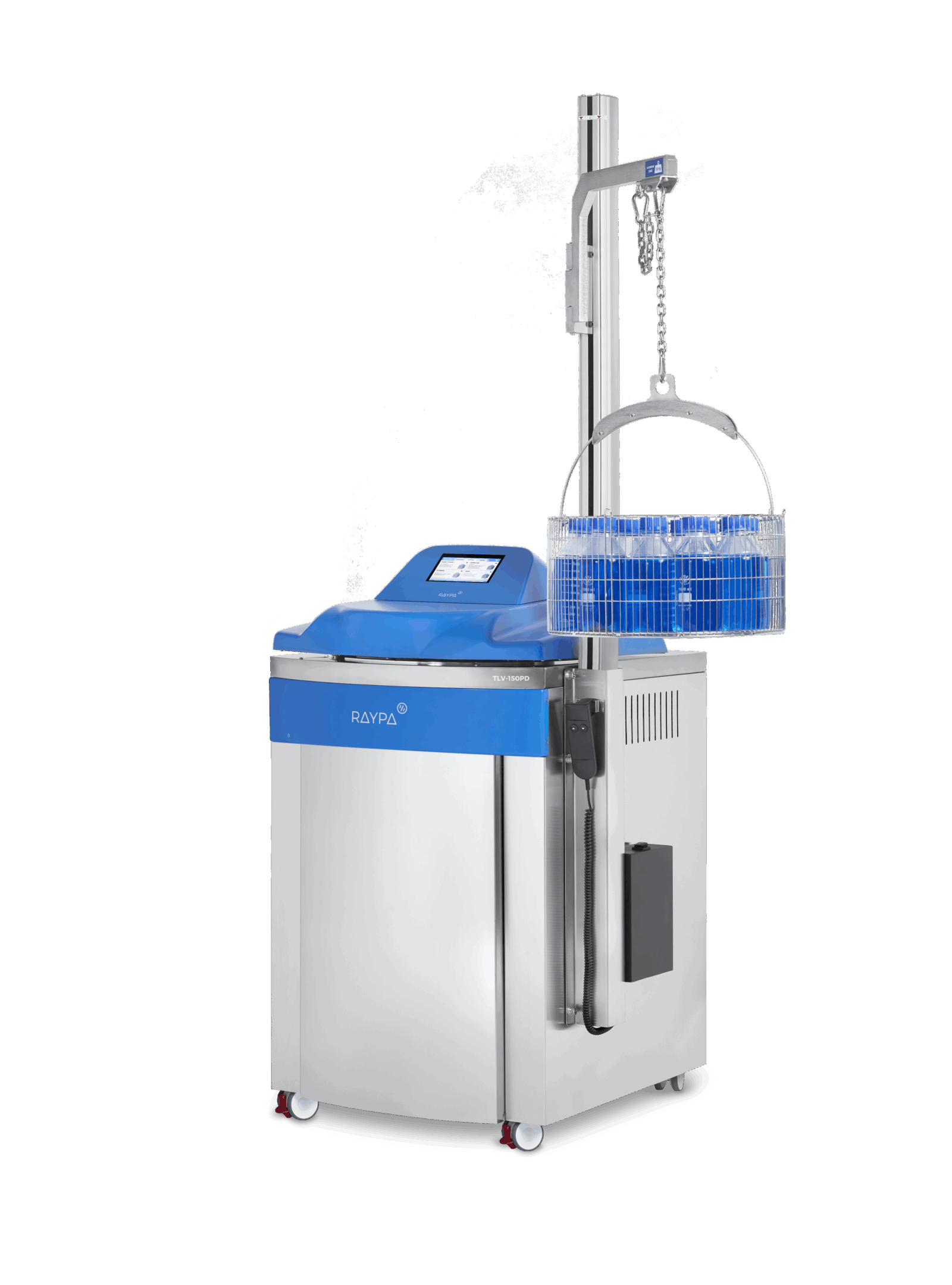

RAYPA TLV-Serie
Die Top-Line-Autoklaven bieten modernste Konnektivität und erfüllen höchste Konformitätsanforderungen – insbesondere in regulierten Bereichen wie Pharma, Biotechnologie und Forschung.
Sie wurden entwickelt, um anspruchsvollste Sterilisationsprozesse effizient, sicher und vollständig rückverfolgbar zu gestalten.
Kontaktieren Sie unsVertikale Autoklaven – Top Line Modelle
Die RAYPA TLV-Reihe steht für modernste Autoklavtechnologie, entwickelt für höchste Ansprüche in Labor, Forschung und Industrie. Diese vertikalen Autoklaven vereinen Zuverlässigkeit, Präzision und Benutzerfreundlichkeit in einem kompakten Design. Dank ihrer Steuerung, leistungsstarken Dampferzeugung und zahlreichen Sicherheitsfunktionen gewährleisten die TLV-Modelle eine effiziente und sichere Sterilisation unterschiedlichster Materialien – von Laborinstrumenten über Glaswaren bis hin zu Nährmedien. Mit einem Fokus auf Energieeffizienz und Bedienkomfort bietet die TLV-Serie flexible Optionen hinsichtlich Anwendung, Volumen, Temperaturregelung und Prozessdokumentation, um sich optimal an die individuellen Anforderungen moderner Laborumgebungen anzupassen. Die RAYPA TLV-Autoklaven sind die ideale Lösung für Anwender, die hohe Leistung, Langlebigkeit und präzise Sterilisationsergebnisse suchen.
Anwendungsbereich
Die Autoklaven der TLV-PD-Serie sind speziell für die Sterilisation von Glas, porösen Feststoffen und Objekten mit komplexen Geometrien konzipiert. Damit eignen sie sich besonders für pharmazeutische Produktionsumgebungen, Forschungsinstitute und Qualitätskontrolllabore, in denen eine präzise und gleichmässige Dampfsterilisation entscheidend ist.
Die TLV-FA-Serie hingegen verfügt über ein Schnellkühlsystem mit Druckunterstützung, das eine schnellere und sichere Sterilisation von Flüssigkeiten ermöglicht. Diese Serie ist ideal für biopharmazeutische Prozesse, sterile Medienherstellung und Abfüllbereiche, in denen Zeit- und Prozessoptimierung im Vordergrund stehen.
Die TLV-DUAL-Serie kombiniert die Vorteile beider Technologien in einem einzigen System und bietet damit maximale Flexibilität. Sie ermöglicht sowohl die Sterilisation von Feststoffen als auch von Flüssigkeiten in einem Gerät – eine optimale Lösung für Einrichtungen, die vielseitige Anwendungen abdecken müssen, ohne Kompromisse bei Effizienz und Validierbarkeit einzugehen.
Vollautomatische Tür‑ und Bedienmechanik: Die Serie bietet eine mechanisch assistierte Türführung mit Push‑Button Steuerung für komfortables und sicheres Laden und Entladen.
Die Geräte verfügen über moderne Schnittstellen (PC, Cloud, LIMS) und erfüllen Anforderungen an elektronische Aufzeichnungen sowie Teilprozesse im Rahmen von FDA/GMP.
Hochwertige Verarbeitung und Materialien: Kammer aus Edelstahl sowie integrierter Dampferzeuger mit automatischer Wasserzufuhr.
Spezialisierte Funktionen für Lasttypen: Je nach Modell mit Super‑Drying‑System für poröse und verpackte Materialien oder Schnellkühlung für Flüssigkeiten.
Key Features
Die RAYPA TLV‑Serie umfasst vertikal stehende Autoklaven speziell für den Einsatz in der Pharma‑, Biotech‑ und Laborindustrie. Sie zeichnet sich durch hochwertige Materialien, modernste Steuerungstechnik sowie eine Auslegung zur Einhaltung von regulativen Standards (z. B. GMP, FDA 21 CFR Part 11) aus.
Passendes Modell für Ihre Anwendung
Von den Autoklaven stehen folgende Modelle zur Verfügung:
TLV-DUAL Serie
- Mit Supertrocknungssystem und Schnellkühlung
- Vertikalautoklav
- Maximale Flexibilität (Flüssigkeiten und Festkörper)
- Bruttovolumina: 58, 83, 124, 169 L
- Optional mit HEPA-Filter für Bio-Hazard Abfall
- Mit Dampfgenerator
TLV-FA Serie
- Mit Schnellkühlsystem
- Vertikalautoklav
- Ideal für die Sterilisation von Flüssigkeiten
- Bruttovolumina: 58, 83, 124, 169 L
- Optional mit HEPA-Filter für Bio-Hazard Abfall
- Mit Dampfgenerator
TLV-PD Serie
- Mit Supertrocknungssystem
- Vertikalautoklav
- Ideal für die Sterilisation von Glas, porösen Feststoffen und Objekten mit komplexen Geometrien konzipiert
- Bruttovolumina: 58, 83, 124, 169 L
- Optional mit HEPA-Filter für Bio-Hazard Abfall
- Mit Dampfgenerator
TLV-S Serie
- Basisausführung
- Vertikalautoklav
- Bruttovolumina: 58, 83, 124, 169 L
- Optional mit HEPA-Filter für Bio-Hazard Abfall
- Mit Dampfgenerator
Spezifikationen nach Grösse
| Volumenmodelle | TLV-50 | TLV-75 | TLV-110 | TLV-150 |
| Gesamt-/Nutzvolumen der Kammer (L) | 58/56 | 83/81 | 136/118 | 166/155 |
| Min. – max. Temperatur (ºC) | 105 – 140 | 105 – 140 | 105 – 140 | 105 – 140 |
| Nutzbare Kammervolumen1 Ø × H (mm) | 400 x 450 | 400 x 650 | 500 x 670 | 500 x 820 |
| Externe Dimensionen (L x D x H mm) | 610 x 870 x 1060 | 610 x 870 x 1100 | 710 x 980 x 1160 | 710 x 980 x 1310 |
| Beladehöhe (mm) | 815 | 865 | 915 | 1065 |
| Nettogewicht2 (Kg) | 131 | 139 | 195 | 210 |
| Power (W) | 3600 | 3600 | 9000 | 9000 |
| Elekt. Spannung3 (V) | 230 | 230 | 400 | 400 |
| Frequenz (Hz) | 50/60 | 50/60 | 50/60 | 50/60 |
1 Wenn das interne Radialgebläse-Zubehör hinzugefügt wird, verringert sich die nutzbare Höhe der Kammer um 70 mm.
2 Das Gewicht kann je nach Serie und ausgewähltem Zubehör variieren. Für weitere Informationen wenden Sie sich bitte an unser technisches Team.
3 Andere Spannungen und elektrische Konfigurationen sind auf Anfrage erhältlich. Sondermodelle mit erhöhter Leistung können mit anderen Spannungen betrieben werden.
Broschüren
Zubehör
RAYPA bietet eine Vielzahl an unterschiedlichem Zubehör – von Wassertanks, Wasserreinigern und Barcodesystemen bis hin zu Sonden, Bakterienfiltern und Korbsauszugskrane.

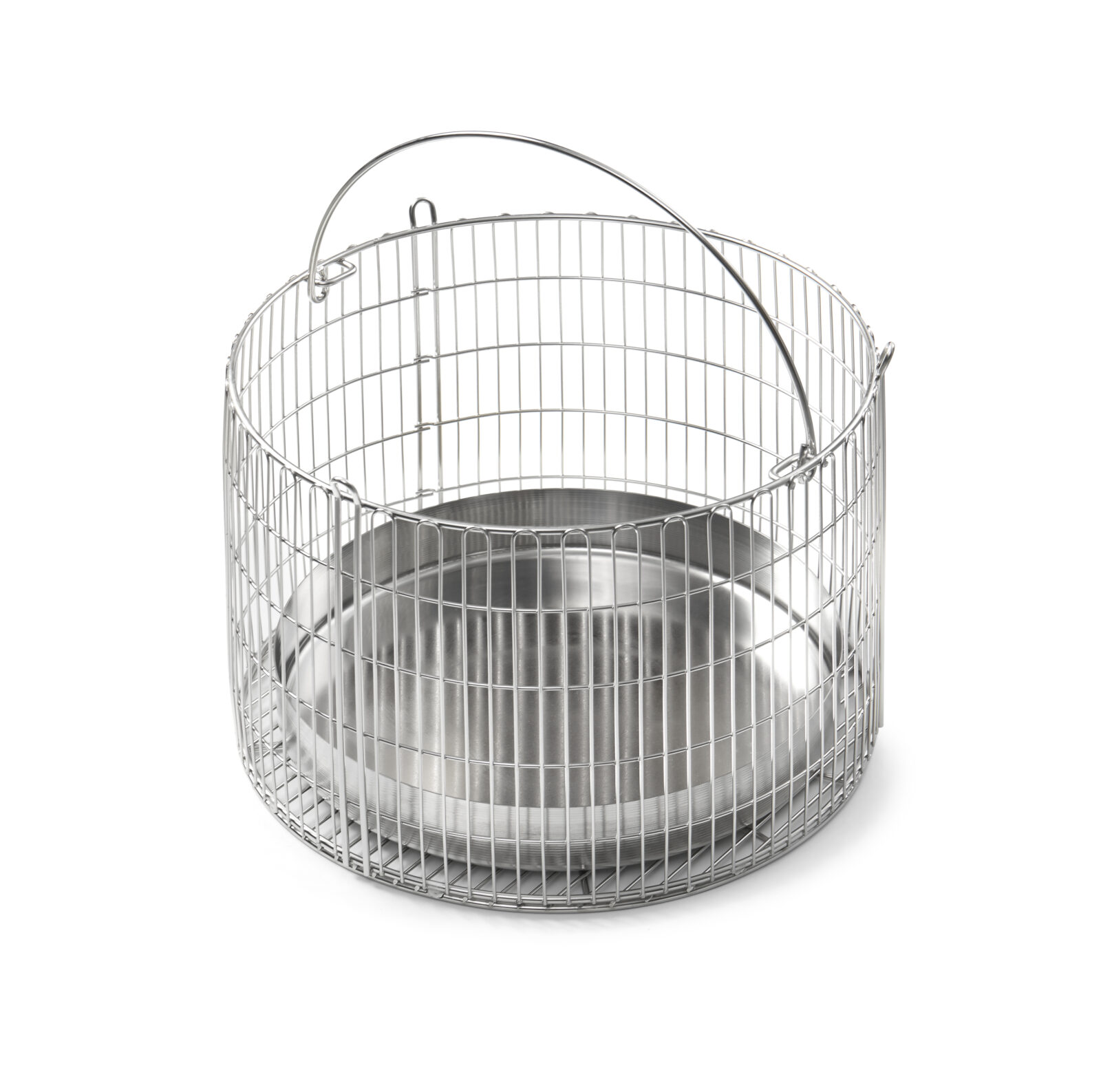

Unterschiedliche Edelstahlgestelle und Körbe

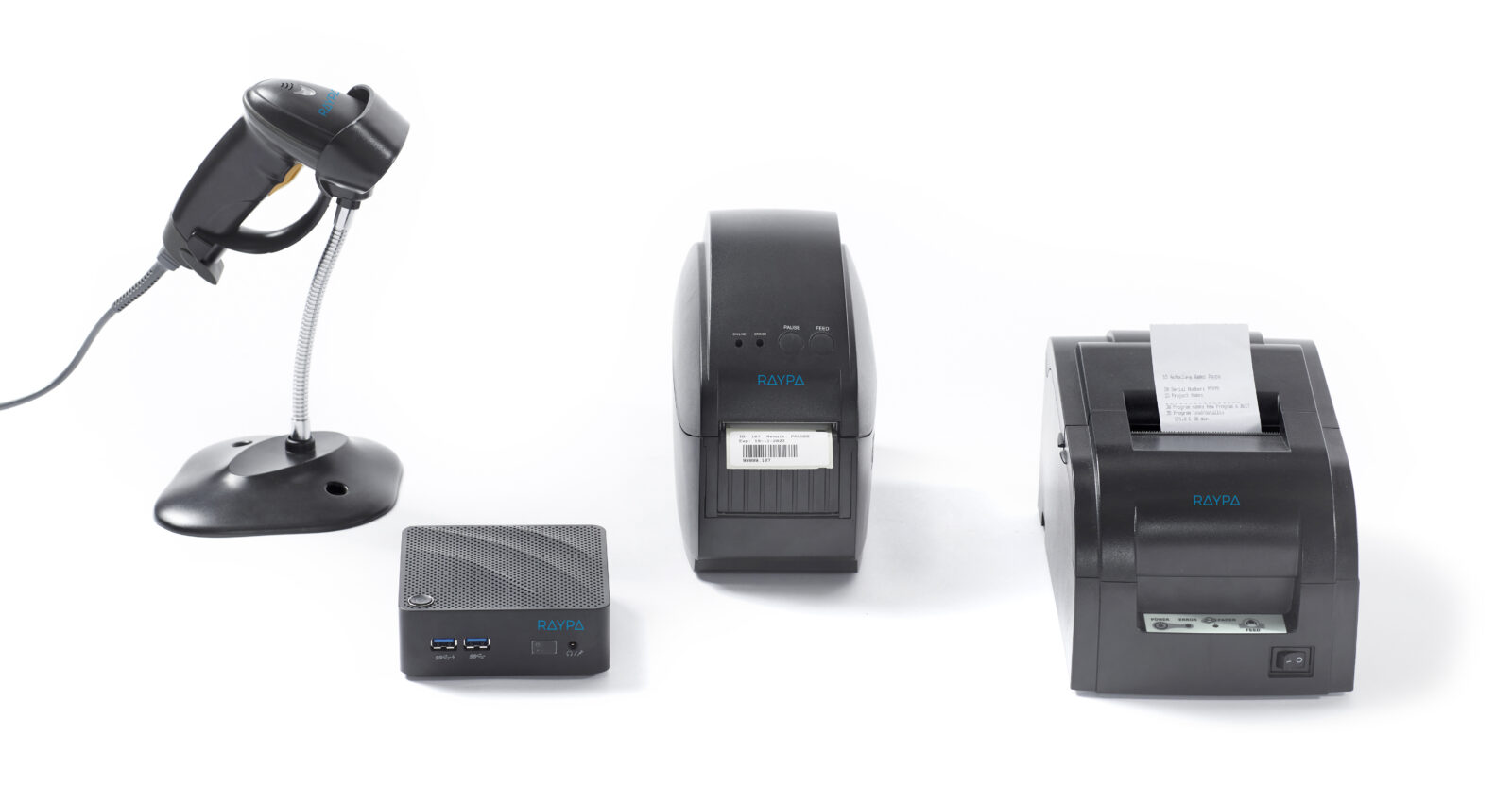

Barcode-Systeme, externe und integrierte Ticketdrucker

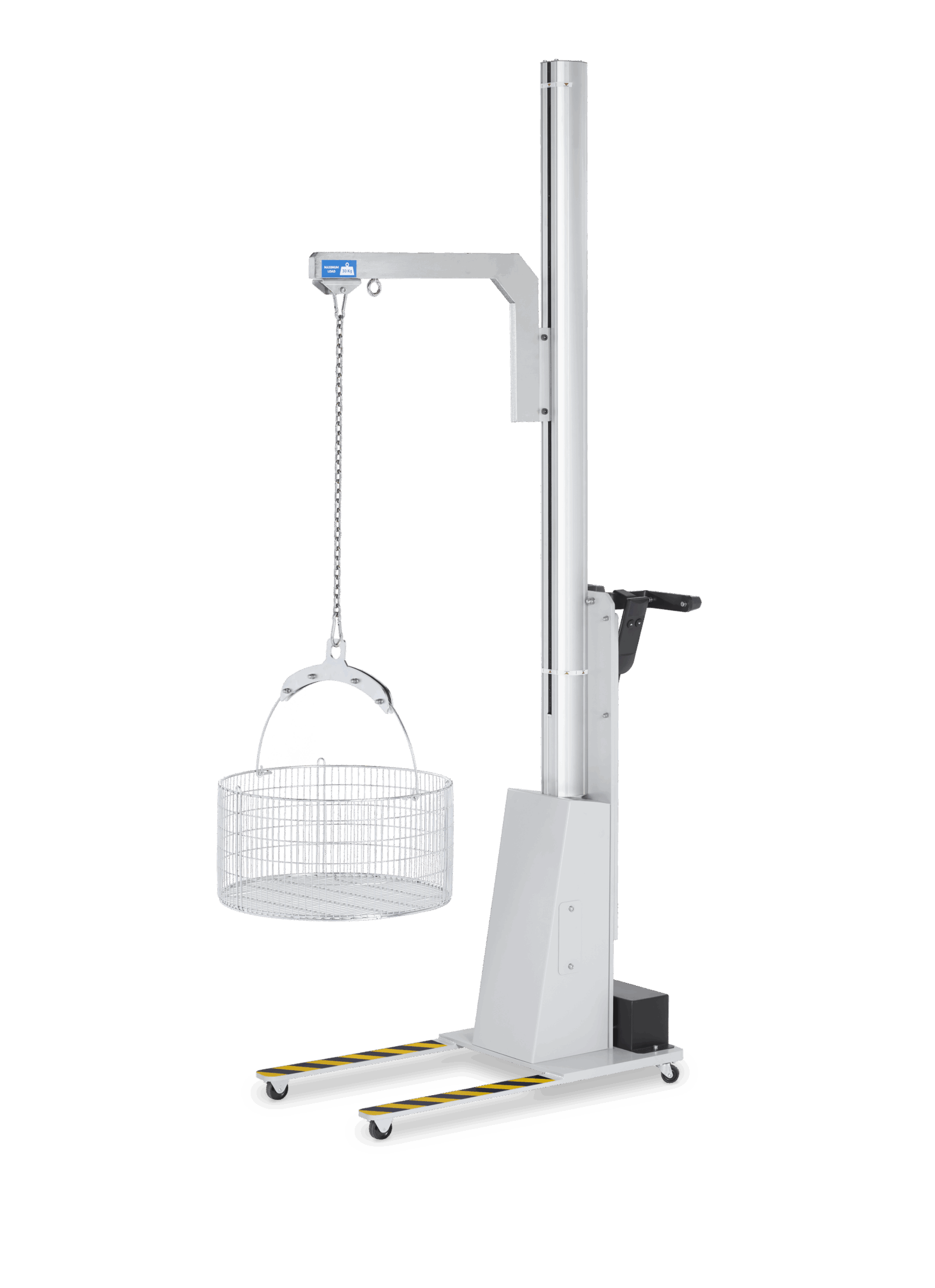

Mobiler Korbauszugskran
Frequently Asked Questions
Für anspruchsvollere Sterilisationsaufgaben, etwa bei porösen Feststoffen, verpackten Gegenständen oder komplex geformten Materialien, empfiehlt sich ein Modell der TLV-PD-Serie.
Die TLV-FA-Serie hingegen verfügt über ein Schnellkühlsystem mit Druckunterstützung, das eine schnellere und sichere Sterilisation von Flüssigkeiten ermöglicht. Diese Serie ist ideal für biopharmazeutische Prozesse, sterile Medienherstellung und Abfüllbereiche, in denen Zeit- und Prozessoptimierung im Vordergrund stehen.
Die TLV-DUAL-Serie kombiniert die Vorteile beider Technologien in einem einzigen System und bietet damit maximale Flexibilität. Sie ermöglicht sowohl die Sterilisation von Feststoffen als auch von Flüssigkeiten in einem Gerät – eine optimale Lösung für Einrichtungen, die vielseitige Anwendungen abdecken müssen, ohne Kompromisse bei Effizienz und Validierbarkeit einzugehen.
Zusätzlich lassen sich alle Modelle mit einer flexiblen Sonde ausstatten, um die Sterilisation von Flüssigkeiten zu optimieren. Sollten Sie Fragen haben oder weitere Informationen zu den geeigneten Anwendungen der einzelnen Modelle wünschen, stehen wir Ihnen jederzeit gerne zur Verfügung und unterstützen Sie bei der Auswahl des passenden Autoklaven und Zubehörs für Ihre Anforderungen.
Selbstverständlich. Dies ist tatsächlich eines der zentralen Unterscheidungsmerkmale unserer Top Line Autoklaven. Die Einhaltung der Vorschriften gliedert sich in zwei Bereiche: Zum einen kann der Controller individuell angepasst werden, zum anderen besteht die Möglichkeit zur cloudbasierten Konnektivität.
Je nach Kundenwunsch bieten wir private Lösungen an, bei denen Daten lokal gespeichert werden, um maximale Privatsphäre zu gewährleisten, oder die Speicherung auf unseren Servern. Die Aktivierung der FDA-Funktionen sorgt in jedem Fall dafür, dass alle Protokollierungen, digitalen Unterschriften, Datensicherungen und weitere Compliance-relevante Funktionen aktiviert werden.
Darüber hinaus können wir unseren Kunden einen Service zur Qualifizierung der FDA/GMP-Konformität sowohl auf Controller- als auch auf Server-Ebene anbieten.
Auf der einen Seite stehen alle nicht-digitalen Steuerungsfunktionen, wie der integrierte Drucker zum Ausgeben von Papiertickets, der externe Drucker für Etiketten sowie das Barcode-Lesegerät. Auf der Ebene der digitalen Datenspeicherung bietet die TLV-Serie vielfältige Möglichkeiten zur Verwaltung und Archivierung von Aufzeichnungen. Dazu gehören die Speicherung direkt im Controller, auf einem lokalen Server, innerhalb eines lokalen LIMS-Netzwerks oder in der Cloud.
